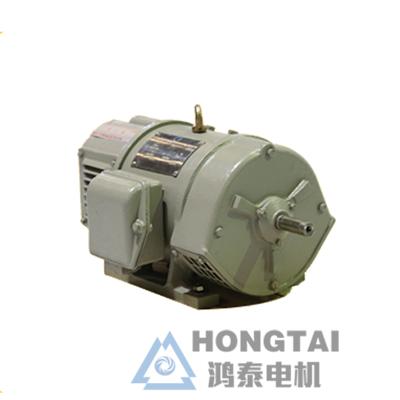

西安西瑪直銷ZTP-11 0.4KW110V1500R西瑪鐵路電機

一、ZTP-11 0.4KW110V1500R西瑪鐵路電機概述

1.ZTP型直流輔助電機，專用于內燃機車、電力機車上拖動液壓泵、鼓風機、空氣壓縮機、輔助發電機、 測速發電機及其它輔助機械電動機等。

2.該電機應能滿足鐵路機車動車用直流輔助電機通用技術條件OXD.515.010-2001或其它專用技術條件。 電機能承受機車動車正常運行時產生的沖擊和振動，雨、雪、風、沙侵襲時電機正常運行。適用于環境溫度為-40℃~+45℃；海拔高度不超過1200m。超過1200m至4000m見技術條件的規定。

電機型號說明

二、ZTP-11 0.4KW110V1500R西瑪鐵路電機型號說明

1.ZTP-62K：“Z”表示直流電機，“T”表示鐵路運輸，“P”表示配套專用，“62”表示機座號，“K”表示區別代號。

2.ZBT—型號表示直流封閉鐵路配套電機。

三、ZTP-11 0.4KW110V1500R西瑪鐵路電機結構型式

電機基本安裝型式

1.臥式、機座帶底腳(IMB3)見圖1：ZTP-1~5、62K、62Kl、62K2、62G、82B、ZBT-12。

2.臥式、機座帶底腳、端蓋上有凸緣(IMB35)見圖2：ZTP-1~3、12D、22Z；圖3：ZTP-63K；圖4：ZTP-6 3K1；圖5：ZTP-63D。

3.臥式、機座帶底腳、端蓋上有凸緣(圓形端蓋)(IMB35)、出線盒在頂部，見圖6：ZTP-22B。

4.臥式、無底腳、機座上有凸緣(IMBl0)見圖7：ZTP-62A、63A、63B、63B1、ZBT-63。

5.臥式、無底腳、機座上有凸緣(IMBl0)見圖8：ZTP-62A1；

6.立式、無底腳、軸伸向下、機座上有凸緣(IMVl0)見圖8：ZTP-62L、63L；圖9：ZTP-61L。

7.根據用戶需要也可制成其它安裝型式、單軸伸或雙軸伸的電機，單軸伸的電機在非傳動端可以配裝測速發電機或其它測速裝置。

8.IMB3、IMB35安裝型式的電機出線盒位置從傳動端看，在機座左側(為正盒)，若用戶需要也可在機座右側(為反盒)，或在機座的上方。IMBl0、IMVl0安裝型式的電機無出線盒。

四、ZTP-11 0.4KW110V1500R西瑪鐵路電機訂貨須知

1.訂貨前，請先查閱產品樣本，明確所需產品的型號規格等技術數據，如所需的品種、規格與樣本中有出入，請與我廠聯系，如有特殊要求，請事先提出具體要求，經雙方協商同意后，簽訂合同或技術協議。

2.訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構安裝型式、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件、備品名稱、數量等。

3.如需配套出國，有濕熱帶要求時，請?jiān)诤贤凶⒚鳌?/p>
