1 概述

　　YLS，YLST，YLKK，YLKKT，YLKS，YLKST系列(H355~630)中型高壓立式三相異步電動機系我公司具有30多年的生產制造歷史，隨著近幾年電動機用絕緣材料性能的提高，低損耗硅鋼片的應用，工藝水平的提升，設計的優化和改進，已經有條件降低電動機的各種損耗，從而使電動機容量增加，結合我公司60多年長期的高壓三相異步電動機系列設計制造的經驗，重新按 和行業需求 新優化設計，經過實驗證明，新系列產品無論在技術性能和經濟性能上都達到或接近比較-- 水平。已大批量生產，遠銷歐、美、非洲、港澳等20多個 和地區及 各地，深受用戶歡迎。

　　本系列產品用料考究，制造精良，具有高效節能、噪聲低、振動小、運行可靠、使用安裝維修方便等優點。

　　本系列電動機的功率等級、電氣性能和安裝尺寸及公差均符合 標準GB755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》。

　　本系列電動機的外殼防護等級根據GB4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IP44 、IP54、IP55和IP56等五種。IP23電動機可按用戶要求制成IP44(管道通風) 或IPW24(氣候防護型)。如果用戶需要其它防護等級可另行供貨。

　　本系列電動機的冷卻方法根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準分別有IC01、IC611、和IC81W 三種。如果用戶需要其它冷卻方法可另行供貨。

　　本系列電動機的結構及安裝型式為 IMV1結構，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。

2 使用范圍

　　本系列電動機可用于驅動立式水泵及其它機械設備，在礦山、機械、石化行業、發電廠等各種工礦企業中作原動機使用。

　　電動機正常工作基本條件:

　　(1) 海拔不 過l000m;

　　(2) 高環境空氣溫度不 過40℃; 低環境空氣溫度對采用滾動軸承的電動機為-15℃;對采用滑動軸承的電動機為5℃;

　　(3) 對YLKS，YLKST系列電動機，冷卻入口處冷卻水溫度5~33℃;

　　(4) 濕月月平均 高相對濕度為90%同時該月月平均 低溫度不高于25℃;

　　(5) 電源頻率為50Hz±l%;

　　(6) 工作電壓變化范圍不大于額定電壓±5%;

　　(7) 電動機定額為連續工作制S1;

　　(8) YLST,YLKKT,YLKST型電機能承受軸向推力3~60 噸。

3 型號說明

　　電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成。產品代號由電機系列代號表示，含義如下

　　YLS——立式鼠籠異步電動機

　　YLST——立式鼠籠承受軸向推力的異步電動機

　　YLKS——立式鼠籠帶空-水冷卻器異步電動機

　　YLKST——立式鼠籠承受軸向推力的帶空-水冷卻器異步電動機

　　YLKK——立式鼠籠帶空-空冷卻器異步電動機

　　YLKKT——立式鼠籠承受軸向推力的帶空-空冷卻器異步電動機

　　規格代號由中心高、鐵芯長度序號、極數組成。

　　示 例：

4 結構說明

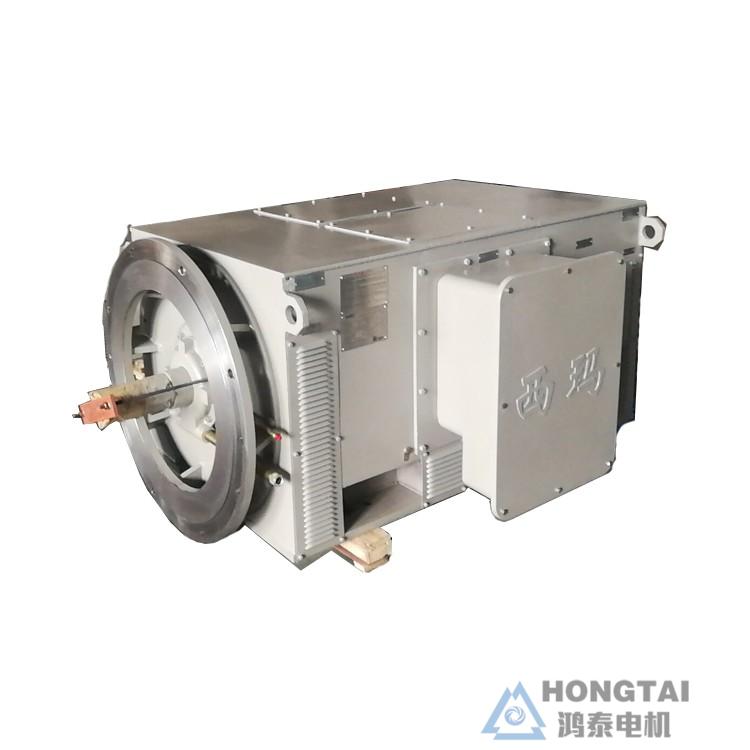

　　中型電動機采用國際上流行的箱式結構，機座和端蓋均由鋼板焊接制成，剛度好、重量輕。拆下防護罩(或冷卻器)后可以觀察和觸及電機內部，便于電動機的安裝、維修。定子采用外壓裝結構。定子繞組采用F 級絕緣材料和防暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采用真空壓力浸漬F級無溶劑漆(VPI)處理。由此，電動機具有優良可靠的絕緣性能和防潮、抗沖擊能力。

　　中型系列電動機鼠籠轉子既可采用鑄鋁轉子，又可采用銅條轉子，運行可靠。

　　根據電動機是否承受軸向推力或承受軸向推力的大小,電機上軸承結構有滾動軸承和滑動軸承兩種型式，下軸承結構為滾動軸承。采用滾動軸承結構的電機均有不停機加油和排油裝置。

　　主出線盒為密封結構，防護等級為IP54。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。

5 本系列電動機的起動

　　電動機的轉子采用了-- 的計算技術來計算鼠籠轉子的起動溫升和應力，以防電動機因起動負載過重而導致電機早期損壞。建議用戶核查：

　　(1) 被驅動機械設備轉動部分的轉動慣量(折算到電動機轉速后)應不 過技術數據表中[負載J]項的數值;

　　(2) 用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85%;

　　(3) 被傳動機械的阻力矩特性為水泵、風機類阻力矩特性。

　　在上述條件下，電動機允許在實際冷狀態下連續起動兩次，電動機在兩次起動之間為自然停車;或者在電動機熱狀態下起動一次。 出以上限制的再次起動電動機應在停車4小時以后。

　　如果需要電動機傳動的機械轉動部分的轉動慣量 過技術數據表中的[負載J]數值,或要求頻繁起動電動機，或有可能帶重負載起動的電動機，務必請事先和我公司聯系協商，以便特殊設計，確保電動機的可靠起動。

6 訂貨須知

　　請在訂貨時注明以下內容：

　　(1) 電機型號：YLST500-4

　　(2) 額定頻率：50Hz

　　(3) 額定功率：1000kW

　　(4) 額定電壓：6kV

　　(5) 極 數：4極

　　(6) 防護等級：IP23

　　(7) 冷卻方法：IC01

　　(8) 旋轉方向：順時針方向(面對電動機軸伸端看)

　　(9) 軸向推力：12噸(僅對YLST，YLKKT，YLKST型電機才提供)

7 注意事項

　　(1) 核查被驅動機械設備轉動慣量;

　　(2) 如工作條件有變化或其它特殊要求，需另簽訂技術協議方可簽訂貨合同;

　　(3) 樣本內表中所列的技術性能數據均為保證值，供設計選用和定貨時參考，但不能作考核標準，考核電動機的標準按相應的技術條件;

　　(4) 隨著技術的進步和有關 外標準的修改，樣本內技術數據及尺寸有所變動，不另行通知，訂貨后請向我公司索取正式外形圖。
