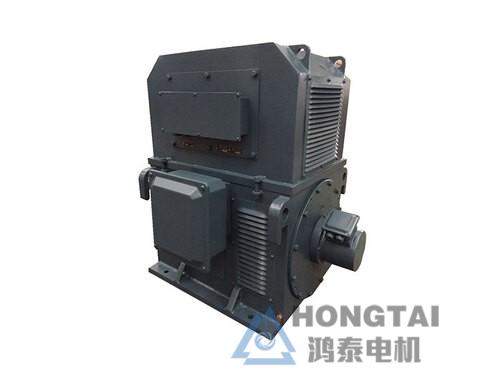

1 YGSP系列交流電力測功機專用高速變頻調速電機概述

　　YGSP180~355系列交流電力測功機專用高速變頻調速三相異步電動機是我公司在原有YSP系列變頻三相異步電動機的基礎上，吸取國外產品之技術，在廣泛調研和收集國內外有關資料的基礎上開發的最新產品，它具有噪聲低、振動小、調速范圍廣、運行可靠，維修方便等優點，可與國內外各類變頻裝置配套使用，有助于節能和實現自動控制。該系列電機在低速(額定工作頻率以下)運行時具有較高起動轉矩，能在此頻率范圍內作恒轉矩運行，且運行平穩，無轉矩爬行現象。在電機高速(額定工作頻率至最高工作頻率之間)運行時具有較高的過載能力，保證電機恒功率輸出。電機采用單獨的獨立電源離心風機強迫通風，確保電機在不同轉速運行時具有良好的冷卻效果。該電機絕緣可靠，性能優良，對電磁線、浸漬漆等主要材料，采取了先進的介電分解法進行質量控制，并在絕緣處理過程中采用動態介電測量，控制浸漆烘焙過程，保證了電機絕緣質量穩定可靠，并對變頻器高載波頻率引起的過電壓具有很強的適應能力，同時還可根據用戶的需求設置計算機控制接口，有助于實現調速系統的自動控制。

　　本系列電動機的外殼防護等級根據GB4942.1和IEC34-5《旋轉電機外殼防護等級》的標準為IP23。

　　本系列電動機的冷卻方法根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準為IC06。

　　本系列電動機的結構及安裝型式為IMB3(臥式帶底腳，端蓋無凸緣)，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。

　　本樣本內表中列出了380V(50Hz)和400V(75Hz)級各種規格電動機的技術數據及安裝尺寸，并可派生其它電壓等級、調頻范圍等各種規格的電動機。

2 YGSP系列交流電力測功機專用高速變頻調速電機使用范圍

　　本系列電動機主要用于測功驅動設備，也可用于驅動各種通用機械如壓縮機、通風機、切屑機床、運輸機械及其它設備。

　　電動機正常工作基本條件：

　　a 海拔不超過1000m;

　　b 最高環境空氣溫度不超過40℃，最低環境空氣溫度為-15℃;

　　c 最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃;

　　d 電動機定額為連續工作制S1。

3 YGSP系列交流電力測功機專用高速變頻調速電機型號說明

　　電動機型號按GB4831的規定由產品代號、規格代號依次排列組成。產品代號由電動機系列代號表示，含義如下：

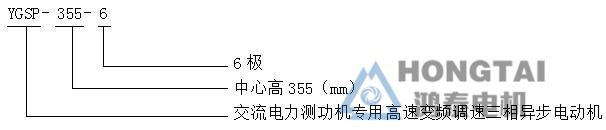

　　示 例：

4 YGSP系列交流電力測功機專用高速變頻調速電機訂貨須知

　　請在訂貨時注明以下內容：

　　(1)電機型號： (YGSP355-6)

　　(2)額定頻率： (50Hz)

　　(3)標稱功率： (250kW)

　　(4)額定電壓： (380V)

　　(5)極數： (6極)

　　(6)防護等級： (IP23)

　　(7)安裝型式： (IMB3)

　　(8)旋轉方向： (順時針方向[面對電動機軸伸端看])

　　(9)出線盒位置： (電動機右側[面對電動機軸伸端看])

5 YGSP系列交流電力測功機專用高速變頻調速電機注意事項

　　a 如需滿足驅動大轉動慣量的負載、提高最大轉速限值、短時超速超載運行或其它特殊要求時，應在訂貨時提供有關技術資料，簽訂技術協議，作為電動機特殊設計的依據，以確保電動機可靠運行;

　　b 樣本內表中所列的技術性能數據均為設計值，與實際值接近，供設計選用和訂貨時參考，但不能作考核標準，考核電動機的標準應按相應的技術條件;

　　c 隨著技術的進步和有關國內外標準的修改，樣本內技術數據及尺寸有所變動，不另行通知，訂貨后請向我公司索取正式外形圖。
