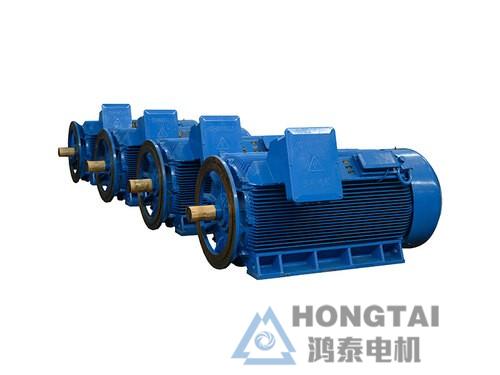

1 YJS系列緊湊型中型高壓三相異步電機概述

　　YJS系列緊湊型三相籠型異步電動機(機座號355~560)是我公司在長期生產Y系列三相籠型異步電動機的基礎上研制出的使用范圍更廣、防護等級更高、技術性能更好、結構緊湊、節能并能滿足環保要求的新一代產品。

　　本系列產品用料考究，制造精良，具有高效節能、噪聲低、振動小、運行可靠、使用安裝維修方便等優點。

　　本系列電動機的功率等級、電氣性能和安裝尺寸及公差均符合 標準GB755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和機械行業標準等。

　　本系列電動機的外殼防護等級為IP54或IP55。

　　本系列電動機的冷卻方法為IC411。如果用戶需要其它冷卻方法可另行供貨。

　　本系列電動機的結構及安裝型式為IMB3(臥式帶底腳)，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。

　　本樣本內列出了YJS系列6kV、10kV各種規格電動機的技術數據及外形安裝尺寸，并可派生380V、690V、3kV、10.5kV、11 kV級等各種規格的電動機。

2 YJS系列緊湊型中型高壓三相異步電機使用范圍

　　本系列電動機可用于驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它機械設備，在礦山、機械、石化行業、發電廠等各種工礦企業中作原動機使用，用以驅動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷?yè)P(yáng)機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料，簽定技術協議，作為電機特殊設計的依據，以確保電機可靠運行。

　　電動機正常工作基本條件:

　　(1) 海拔不 過l000m;

　　(2) 高環境空氣溫度不 過40℃; 低環境空氣溫度對采用滾動軸承的電動機為-15℃，對采用滑動軸承的電動機為5℃;

　　(3) 濕月月平均 高相對濕度為90%，同時該月月平均 低溫度不高于25℃;

　　(4) 電源頻率為50Hz±l%;

　　(5) 工作電壓變化范圍不大于額定電壓±5%;

　　(6) 電動機定額為連續工作制S1。

3 YJS系列緊湊型中型高壓三相異步電機型號說明

　　電動機型號按GB4831由產品代號、規格代號二部分依次排列組成。產品代號由電機系列代號表示，規格代號由中心高、級數表示。

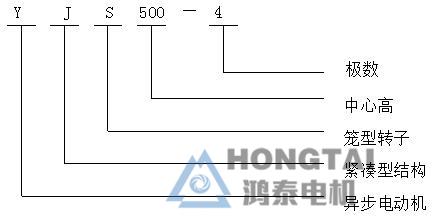

　　示 例：

4 YJS系列緊湊型中型高壓三相異步電機結構說明

　　本系列電機結構緊湊、體積小、重量輕;可替代傳統鋼板結構的封閉式冷卻電動機;具有很高的運行效率;機座、端蓋選用高強度鑄鐵材料，通過-- 的鑄造工藝鑄造而成，優秀的設計和精良的工藝使得本系列電機具有良好的散熱性，電動機機座和端蓋有較高的強度和剛度。

　　線圈鐵芯選用外壓裝工藝。裝配質量好，維修方便;

　　繞組經過真空壓力浸漆處理，從而提高了繞組絕緣可靠性。定子繞組端部排列整齊，固定可靠。

　　電動機的籠型轉子為特殊工藝制造的鑄鋁制造。轉子籠條、端環及風扇等一次鑄造成型，提高了可靠性，增大了允許拖動負載的轉動慣量，可在惡劣的環境下使用，并有良好的電氣性能。

　　采用特殊的冷卻結構，使電動機具有理想的冷卻效果。

　　接線盒結構緊湊，防護等級高，有連接可靠的接線端子。接線方式靈活，可多方位接線。

5 YJS三相籠型異步電動機的起動

　　YJS鼠籠型異步電動機的轉子采用了-- 的計算技術來計算鼠籠轉子的起動溫升和應力，以防電動機因起動負載過重而導致電機早期損壞。建議用戶核查：

　　(1)被驅動機械設備轉動部分的轉動慣量(折算到電動機轉速后)應不 過技術數據表中(負載J)項的數值;

　　(2)用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85%;

　　(3)被傳動機械的阻力矩特性為水泵、風機類阻力矩特性。

　　在上述條件下，電動機允許在實際冷狀態下連續起動兩次，電動機在兩次起動之間為自然停車;或者在電動機熱狀態下起動一次。 出以上限制的再次起動電動機應在停車1小時以后。

　　如果需要電動機傳動的機械轉動部分的轉動慣量 過技術數據表中的(負載J)數值,或要求頻繁起動電動機，或有可能帶重負載起動的電動機，務必請事先和我公司聯系協商，以便特殊設計，確保電動機的可靠起動。

6 YJS系列緊湊型中型高壓三相異步電機訂貨須知

　　請?jiān)谟嗀洉r(shí)注明以下內容：

　　(1) 電機型號：YJS500-4

　　(2) 額定頻率：50Hz

　　(3) 額定功率：1000kW

　　(4) 額定電壓：6kV

　　(5) 極 數：4極

　　(6) 防護等級：IP54

　　(7) 冷卻方法：IC411

　　(8) 安裝型式：IMB3

　　(9) 旋轉方向：順時針?lè)较?面對電動機軸伸端看)

　　(10) 出線盒位置：電動機右側(面對電動機軸伸端看)

7 YJS系列緊湊型中型高壓三相異步電機注意事項

　　(1) 核查被驅動機械設備轉動慣量(折算到電動機的轉速后)，請查閱前述第5章：鼠籠型電動機的起動;

　　(2) 如工作條件有變化或其它特殊要求，需另簽訂技術協議方可簽訂貨合同;

　　(3) 樣本內表中所列的技術性能數據均為保證值，供設計選用和定貨時參考;

　　(4) 隨著技術的進步和有關 外標準的修改，樣本內技術數據及尺寸有所變動，不另行通知，訂貨后請向我公司索取正式外形圖。
